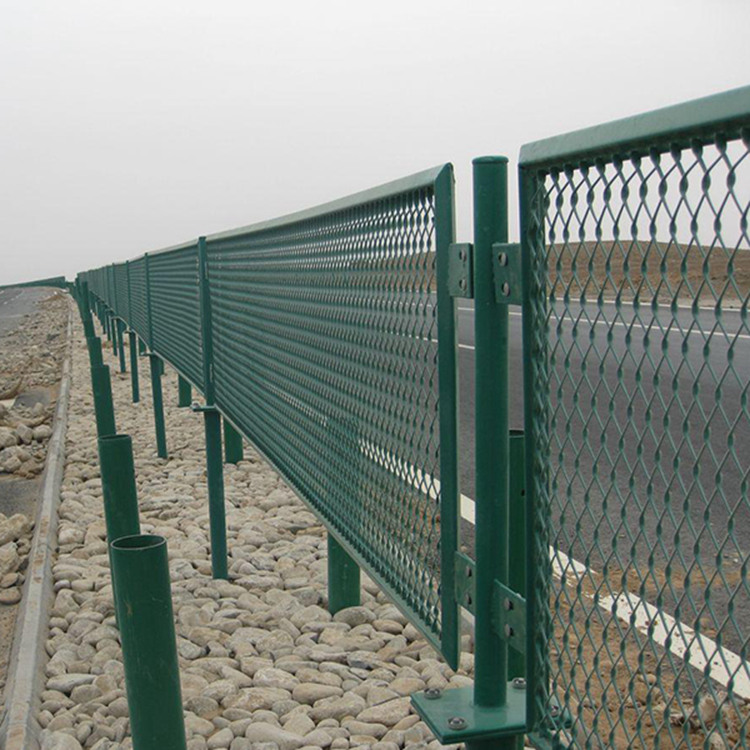

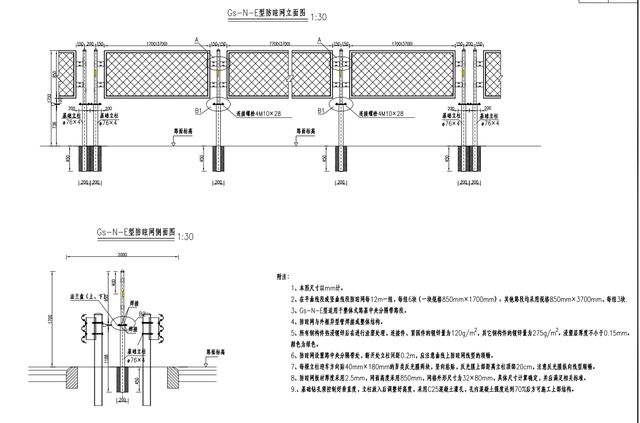

高速公路防眩網主要用于高速公路夜間行駛車輛的燈光防護，既可保證防眩設施的連續性和橫向通視，又可隔離上下行車道，達到防眩和隔離的目的。具有美觀大方易保養、顏色亮麗，是美化公路環境工程的首選產品。今天分享的是高速公路防眩網圖紙案例，供大家參考。

1、本圖尺寸以mm計。

2、在平曲線段或豎曲線段防眩網每12m一組，每組6塊（一塊規格850mm*1700mm）；其他路段均采用規格850mm*3700mm,每組3塊。

3、適用于整體式路基中央分隔帶路段。

4、防眩網與外框異型管焊接成整體結構。

5、所有鋼構件熱浸鍍鋅厚再進行涂塑處理，連接件、緊固件的鍍鋅量為120g/㎡，其他鋼構件的鍍鋅量為275g/㎡。浸塑層厚度不小于0.15mm，顏色為綠色。

6、防眩網設置路中央分隔帶處，斷開處理立柱間距0.2m，應注意曲線上防眩網線型的順暢。

7、每根立柱迎車方向貼40mm×180mm得IV類反光膜兩塊，豎向粘貼，反光膜上部距離立柱頂部20cm，注意反光膜縱向線性順暢。

8、防眩網板材厚度采用2.5mm，網片高度采用850mm,網格外形尺寸為32*80mm，具體尺寸計算確定，并應滿足相關標準。

9、基礎鉆孔須控制好垂直度，立柱放入厚調整好高度，采用C25混凝土灌孔，孔內混凝土強度達到70%后方可施工上部結構。
